Введение в магнитно-импульсную сварку
Магнитно-импульсная сварка (МИС) — это перспективный метод соединения металлов, особенно разнородных, при котором отсутствует традиционное расплавление. Технология основывается на использовании мощных электромагнитных импульсов для создания плотного, механически прочного соединения за счет скоростного взаимного сближения элементов.
В последние десятилетия интерес к МИС растет, поскольку она позволяет существенно расширить возможности сварки металлов с разной химической природой и механическими свойствами без риска образования хрупких межметаллических фаз и других дефектов, свойственных традиционным методам сварки.

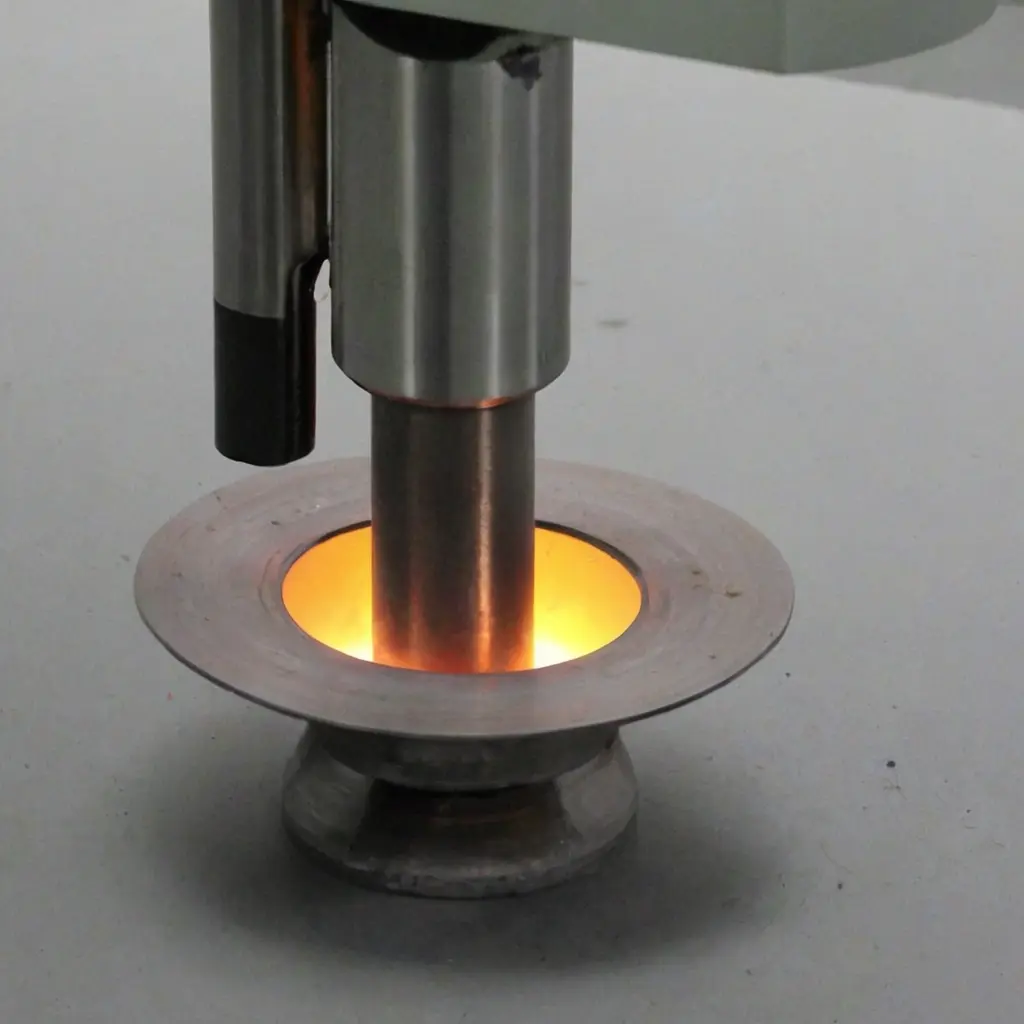

Принцип работы магнитно-импульсной сварки
Основные физические процессы
Суть технологии заключается в следующем: катушка быстро пропускает через себя короткий мощный импульс тока, создающий вокруг себя индукционное магнитное поле. Объект сварки помещается внутрь катушки. Индуцированные в металле электрические токи создают кулоновские силы, стремящиеся раздвинуть заготовки.
Под действием этих сил, заготовки резко и с большой скоростью сближаются друг с другом, создавая высокое давление и деформацию на поверхности соприкосновения. Благодаря этому металлические поверхности очищаются от окислов и загрязнений, что обеспечивает межатомное сцепление без расплавления металла и дополнительного наполнителя.
Сравнение с традиционными методами
| Критерий | Магнитно-импульсная сварка | Традиционная сварка (дуговая, газовая) |
|---|---|---|
| Температура соединения | Ниже точки плавления (без расплавления) | Выше точки плавления (расплавление металла) |
| Возможность сварки разнородных металлов | Высокая, без образования хрупких фаз | Ограничена, возможны дефекты и трещины |
| Тепловое воздействие | Минимальное, нет зон термического влияния | Зона термического влияния значительная |
| Скорость процесса | Очень высокая (импульсы в микросекунды) | Медленная, минуты и более |
| Необходимость наполнителя | Отсутствует | Часто требуется |
Преимущества магнитно-импульсной сварки при работе с разнородными металлами
- Отсутствие расплавления и термического искажения. Это позволяет избежать образования хрупких межметаллических соединений, деформаций и внутренних напряжений.
- Высокая скорость соединения. Процесс занимает микросекунды, что снижает время производства и повышает производственную эффективность.
- Экологичность. Нет необходимости в газах, флюсах и наполнителях, минимальные отходы и отсутствие выбросов.
- Универсальность. Метод подходит для различных сочетаний металлов — от алюминия и стали до меди и титана.
- Плотное и прочное соединение. Благодаря высокому давлению и чистоте поверхностей достигается высокая механическая прочность сварного соединения.
Типичные пары разнородных металлов и пример использования
МИС нашла применение в авиационной, автомобильной, электронике и энергетике. Ниже приведены примеры соединений и их характерные области применения.
| Металл 1 | Металл 2 | Область применения |
|---|---|---|
| Медь | Алюминий | Электрические контакты и радиаторы |
| Титан | Нержавеющая сталь | Авиастроение, медицинские имплантаты |
| Сталь | Алюминий | Автомобильные компоненты |
| Медь | Титан | Электроника и химическое оборудование |
Технические аспекты и параметры процесса
Основные параметры, влияющие на качество сварки
- Индуцированный ток: возрастает с увеличением напряжения и индуктивности катушки, определяет силу магнитного давления.
- Продолжительность импульса: варьируется от нескольких до десятков микросекунд, влияет на степень деформации и качество соединения.
- Размер и форма заготовок: влияют на равномерность распределения электромагнитных сил.
- Экран и катушка: правильное проектирование повышает энергоэффективность и минимизирует дефекты.
Особенности подготовки материалов
Хотя процесс помогает избавиться от загрязнений, базовые требования по подготовке поверхности остаются высокими. Заготовки очищаются от масла, грязи, оксидных пленок. Иногда применяется легкая механическая обработка или химическая травка для улучшения контакта.
Примеры успешного внедрения и статистика
Несколько крупных предприятий в России и за рубежом уже внедрили МИС для соединения разнородных металлов, отмечая рост прочности соединений на 20-30% и сокращение производственного времени более чем в 5 раз по сравнению с традиционной сваркой.
По данным промышленных исследований, доля отказов и дефектов снизилась на 40% за счет отсутствия термической деформации и лучше контролируемого процесса.
Кейс: Автомобильная промышленность
Компания-производитель автомобилей применила МИС для соединения алюминиевых деталей кузова с стальными элементами каркаса. В результате удалось:
- Сократить вес автомобиля на 8%, увеличив топливную экономичность.
- Увеличить прочность соединений в 1,5 раза по сравнению с применением клеевых составов и точечной сварки.
- Снизить время сборки на линии на 35%.
Основные сложности и ограничения
Несмотря на многочисленные плюсы, технология имеет ограничения:
- Ограничения по толщине и размерам: на сегодня МИС эффективно применяется на заготовках толщиной до 3-5 мм.
- Высокие капитальные затраты: требуется специализированное оборудование с мощными источниками импульсного тока и катушками.
- Требования к точному позиционированию: для достижения качественного соединения необходимо строгое соблюдение геометрии и положения элементов.
Советы по оптимизации процесса
Автор статьи рекомендует:
- Тщательно готовить поверхность — даже минимальные загрязнения могут ухудшить качество соединения.
- Внимательно подбирать параметры импульсов в зависимости от материалов — экспериментальное определение оптимального тока и времени.
- Использовать компьютерное моделирование для проектирования катушек и оценки распределения напряжений.
- Развивать комплексный контроль качества, включая как визуальный, так и ультразвуковой методы проверки.
Мнение автора: «Магнитно-импульсная сварка открывает новые горизонты для промышленного соединения разнородных металлов. Грамотный подход к выбору параметров и подготовке материалов позволяет создавать прочные и долговечные соединения без традиционных недостатков сварки с расплавлением.»
Заключение
Магнитно-импульсная сварка разнородных металлов без расплавления представляет собой современную, эффективную и экологичную технологию, способную решить задачи по соединению металлов с разными физико-химическими свойствами. Она отличается высокой скоростью, надежностью и возможностью избежать распространенных проблем традиционной сварки.
Использование МИС позволяет расширять ассортимент сплавов и конструктивных решений в машиностроении, авиастроении, электронике и других отраслях. Несмотря на сложность оборудования и ограничения по размеру, потенциал метода высок и продолжает расти по мере совершенствования технологий и материалов.
В перспективе магнитно-импульсная сварка может стать ключевым инструментом промышленности, обеспечивая качественные и долговечные соединения, снижающие издержки и повышающие производительность.
